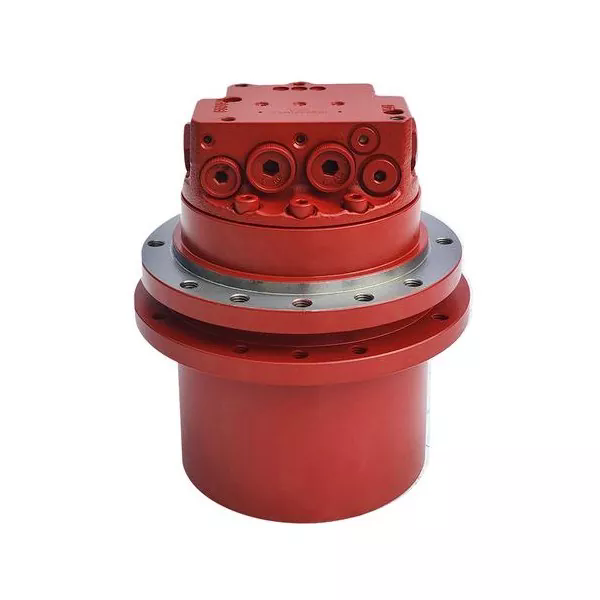

Гидравликалық қозғалтқыштардың ішкі құрылымы мен жұмыс процесін талдау

I. Ішкі құрылымның құрамы

Негізгі қызметі агидравликалық қозғалтқышгидравликалық энергияны механикалық энергияға айналдыру болып табылады. Ішкі құрылымның дизайны энергияны түрлендіру қажеттіліктерін қанағаттандыруға арналған. Негізгі компоненттер келесідей:

1. Құрылымның негізгі элементтері

Барлық гидравликалық қозғалтқыштар екі негізгі компонентсіз жұмыс істей алмайды: тығыздалған және мезгіл-мезгіл өзгеретін көлем және май тарату механизмі. Жабық көлемнің өлшемі плунжердің, тісті берілістің немесе қалақтың қозғалысы арқылы өзгереді. Мұнай тарату механизмі жоғары қысымды майдың кіру жолын және төмен қысымды майдың шығу жолын басқарады.

2. Түр айырмашылығының құрылымы

Беріліс түрі: майдың кірісі мен шығысы симметриялы түрде бөлінген екі ішкі және сыртқы берілістерді біріктіру арқылы жұмыс істейді. Мойынтіректен ағып кеткен майды төгуге арналған бөлек май төгетін порты бар. Тісті берілістегі тістердің саны сорғыдағыдан көп, сондықтан моменттің ауытқуы аз болады.

Пышақ түрі: Пышақтар роторға радиалды түрде орнатылады, ал түбірде алдын ала қатайтатын серіппе бар. Серіппе пышақтарды және статордың ішкі бетін бір-біріне мықтап жабыстырып, тығыздағышты құра алады. Мұнайды тарату механизмі пышақ түбінде әрқашан қысымды майдың болуын қамтамасыз ету үшін тексеру клапанын пайдаланады.

Плунжер түрі

Радиалды плунжер түрі: статор мен цилиндр блогының эксцентристік қасиеті бар. Қысымдағы майдың әсерінен плунжер статордың ішкі қабырғасына басады, ал реакция күші айналу моментін тудырады.

Осьтік поршень түрі: Цилиндр блогы мен қозғалтқыш білігі бір-біріне қосылған. Поршень цилиндрді бұрғылау пластинасының қалыпты құраушы күшінің әсерінен айналу үшін итереді. Айналмалы пластинаның көлбеу бұрышын реттеуге болады, сонымен қатар орын ауыстыру мен айналу жылдамдығы да сәйкесінше өзгереді.

3. Арнайы дизайн

Тура және кері айналдыруға қойылатын талаптар: Екі бағытта да айнала алатын құрылымдар симметриялы болуы керек. Пышақ түрі пышақтарды радиалды түрде орнатады, ал плунжер түрі көп әрекетті ішкі қисық конструкцияны қабылдайды.

Ағып кетуді өңдеу: Мұнай кірісі мен шығысынан басқа, бөлек май ағу порты бар. Редуктордың майды ағызатын порты білік ұшы тығыздағыштың зақымдалуын болдырмайды.

II. Гидравликалық энергияны механикалық энергияға түрлендірудің жұмыс процесі

Theгидравликалық қозғалтқыштығыздалған жұмыс камерасының көлемдік өзгеруі арқылы энергияны түрлендіреді. Арнайы процесс келесі қадамдарға бөлінеді:

1. Жоғары қысымды май енгізу

Гидравликалық сорғы жіберетін жоғары қысымды май қозғалтқыштың жұмыс камерасына май кірісі арқылы түседі. Жұмыс камерасында плунжер тесігі, тісті доңғалақты тор камерасы немесе қалақтардың арасындағы көлем бар. Мұнай кірген кезде қысым айырмашылығы пайда болады.

2. Қысым айырмасы жұмыс істейтін бөлшектерді қозғайды

Поршень түрі: Жоғары қысымды май поршеньді сыртқа қарай итеріп, статордың ішкі қабырғасына басуға мүмкіндік береді. Статор поршеньге түсіретін реакция күші цилиндр блогын айналдыруға әкелетін крутящий компоненттерге ыдырайды.

Беріліс түрі: Қысым майы тісті доңғалақтың торлы қуысына еніп, редукторды айналдыру үшін итереді. Май шығару тесігі ағып кеткен майды ағызады.

Пышақ түрі: Қысым майы қалақтардың екі жағында да әсер етіп, гидравликалық моментті тудырады. Пышақтар серіппенің әсерінен статорға тығыз жабысып, роторды айналдырады.

3. Энергияны механикалық түрлендіру және шығару

Жұмыс бөліктерінің сызықтық қозғалысы механикалық құрылым арқылы айналмалы қозғалысқа айналады. Шығу білігі үздіксіз айналу моментін және айналу жылдамдығын береді. Мысалы:

Радиалды плунжер түрінде бірнеше плунжерлердің айналу моменті қабаттасып, цилиндр блогын айналдырады.

Осьтік поршеньдік типте иілу тақтасының көлбеу бұрышы орын ауыстыруды реттейді және шығыс параметрлеріне әсер етеді.

4. Төмен қысымды май шығарылады

Жұмыс камерасының көлемі азайған кезде төмен қысымды май май шығатын жерден шығарылады. Бір жұмыс циклін аяқтағаннан кейін жоғары қысымды майды енгізуді жалғастырыңыз және ол үздіксіз айналады.

Бұл процесс арқылы гидравликалық қозғалтқыш гидравликалық жүйенің қысым энергиясын механикалық энергияға тиімді түрлендіреді. Бұл түрлендіру әдісі оны құрылыс машиналары, кемелер және шахталар сияқты жерлерде кеңінен қолдануға мүмкіндік береді.
