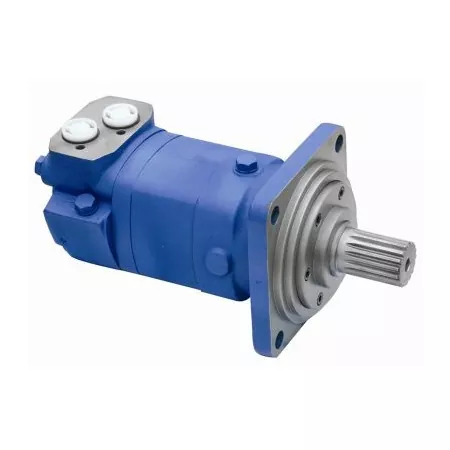

Максималды қызмет ету мерзімі үшін айналмалы орбиталық гидравликалық қозғалтқыштарды қалай таңдауға, орнатуға және күтуге болады?

Бұл нұсқаулық қолданбаңыз үшін дұрыс қозғалтқыштың өлшемін анықтаудан бастап, дұрыс орнату әдістеріне, қызмет көрсету мерзімін ұзартатын күнделікті техникалық қызмет көрсету тәжірибесіне дейін әрекет ететін түсініктерді жеткізу үшін теорияны қысқартады.

1. Негізгі жұмыс принципі – оны жоғары айналдыру моменті немен қамтамасыз етеді?

Жүрегі аорбиталық қозғалтқышішкі торлы беріліс жинағы – ротор (сыртқы беріліс) және статор (ішкі беріліс) – ротордың статорға қарағанда бір тісі аз болатын маңызды дизайн ережесі бар. Қысымдағы гидравликалық сұйықтық қозғалтқышқа түскенде, ол роторды статор ішінде орбиталық (планетарлық) қозғалысты орындауға мәжбүр етеді. Бұл қозғалыс ішкі муфтаның білігі арқылы шығыс білікке беріледі, орбиталық қозғалысты тегіс айналмалы шығысқа айналдырады.

Бұл дизайн айқындаушы артықшылық береді: Төмен жылдамдықты жоғары айналдыру моменті (LSHT). Қалақшалы немесе поршеньді қозғалтқыштардан айырмашылығы, орбиталық қозғалтқыштар тісті редукторды қажет етпестен, төмен айналымда тікелей күшті, тұрақты моментті жасай алады. Бұл жылдамдықты дәл бақылауды және ауыр жүктемелер кезінде жоғары іске қосу моментін қажет ететін қолданбалар үшін баға жетпес.

Екі негізгі статор конфигурациясы бар:

• Геротор (бір бөлікті статор): Статор - бұл бір ішкі беріліс сақинасы. Орташа жұмыс циклдері үшін үнемді және сенімді.

• Геролер (роликпен жабдықталған статор): статор тістеріне роликтер немесе инелер енгізіліп, сырғанау үйкелісін домалау үйкелісіне айналдырады. Бұл жоғары тиімділікті, соққыға жақсы төзімділікті және айтарлықтай ұзағырақ тозу мерзімін береді – ауыр жүкті, жоғары жиілікті операциялар үшін өте қолайлы.

2. Практикалық өлшемді анықтау – машинаңыз үшін дұрыс «Жүректі» таңдау

Қате өлшемді қозғалтқыш мерзімінен бұрын істен шығудың №1 себебі болып табылады. Өлшемді азайту шамадан тыс жүктеменің бұзылуына әкеледі; қалдықтардың құнын шамадан тыс арттыру және жүйенің жалпы тиімділігін төмендетеді. Осы төрт маңызды параметрге назар аударыңыз:

• Айнымалы момент, жылдамдық және орын ауыстыру (үшбұрыш): Ауысу (cc/rev) крутящий шығысты тікелей анықтайды – үлкен ығысу бір айналымға көбірек сұйықтықты, демек, жоғары моментті, бірақ максималды жылдамдықты төмендетеді. Always define the starting torque (which is typically higher than running torque) and the required operating speed range before selecting displacement. Өндірушінің өнімділігінің қисық сызығымен салыстырып тексеру – шектен тыс шекте жұмыс істейтін қозғалтқышты ешқашан таңдамаңыз; жүйеңіздің қысым/ағын профилінің ең жоғары тиімділік аймағын мақсат етіңіз.

• Жүйе қысымы және ағын жылдамдығы: қуат блогының үздіксіз жұмыс қысымын  және максималды қолжетімді ағынды              қуат                                                    | Қысым ең жоғары айналу моментін шектейді, ал ағын қол жеткізуге болатын ең жоғары жылдамдықты анықтайды. Оларды қозғалтқыштың номиналды сипаттамаларымен салыстырыңыз. Қозғалтқыштың максималды қысым көрсеткіші жүйеңіздің ең жоғары шыңдарынан жоғары қауіпсіздік шегі бар екеніне көз жеткізіңіз (тиісті түрде орнатылған қысым түсіру клапанын пайдаланыңыз).

• Монтаждау және білікті жүктеу: болт үлгілері мен фланец өлшемдерінен басқа шығыс білігінің радиалды жүктеме сыйымдылығы жиі назардан тыс қалады. Тікелей білікке тісті, шкив немесе белдік жетекті орнатып жатсаңыз, елеулі бүйірлік жүктемелер енгізіледі. Мұндай жағдайларда сіз ауыр мойынтіректері бар қозғалтқышты таңдап, өндірушінің радиалды жүктеме рейтингісін қараңыз. Мұны елемеу мойынтіректердің тез бұзылуына және тығыздағыштың ағып кетуіне әкеледі.

• Қоршаған ортаға және арнайы талаптар: Төтенше қоршаған орта температурасы, шаңды жағдайлар немесе жоғары ылғалдылық орталары үшін жаңартылған тығыздағыштарды (мысалы, Viton немесе HNBR) және коррозияға төзімді материалдарды көрсетіңіз. Динамикалық тежеуді немесе жылдамдықты анықтауды қажет ететін қолданбалар үшін тежеу ​​клапандары, тахометрлер немесе пропорционалды басқару клапандары сияқты біріктірілген опцияларды қарастырыңыз.

3. Орнату және іске қосу – өнімділікті тудыратын немесе бұзатын мәліметтер

Мінсіз таңдалған қозғалтқыш дұрыс орнатылмаған жағдайда тез істен шығуы мүмкін. Келісуге жатпайтын мына қадамдарды орындаңыз:

1. Білікті дәл туралау: қозғалтқыш білігі мен қозғалатын жүк арасындағы абсолютті коаксиалды туралау міндетті болып табылады. Кез келген бұрыштық немесе параллельді туралау радиалды немесе осьтік күштерді енгізеді, бұл мойынтіректердің қызмет ету мерзімін айтарлықтай қысқартады. Теру индикаторын немесе лазерді туралау құралын пайдаланыңыз және өндірушінің рұқсат етілген рұқсаттарын қатаң сақтаңыз (әдетте ≤ 0,05 мм радиалды ағу).

2. Порт қосылымдарын түзетіңіз: порт идентификаторын екі рет тексеріңіз – қысым (P), қайтару (T) және төгу (L)  . Су төгетін порт өте маңызды: ол ең аз кері қысыммен (әдетте < 5–10 бар, техникалық сипаттамалармен танысыңыз) резервуарға бөлек құбырмен кері қайтарылуы керек. Су төгетін саңылауды ешқашан тығындамаңыз – бұл білік тығыздағышын бірден үрлейді.

3. Іске қосу алдында жүйені шаю: Қозғалтқышты қосар алдында дәнекерлеу шлактарын, кірді немесе орнатудан қалған қоқысты кетіру үшін бүкіл гидравликалық жүйені (шлангілер, клапандар, салқындатқыштар) таза сұйықтықпен жуыңыз. Орнату кезінде енгізілген ластаушы заттар ерте тозудың негізгі себебі болып табылады.

4. Бастапқы бұзу процедурасы: жаңа немесе қайта құрастырылған қозғалтқыштар үшін толық жүктелген жұмыс алдында құрылғыны номиналды жүктеменің 30–50% шамасында шамамен 30–60 минут қосыңыз. Бұл ішкі тісті берілістер мен мойынтіректердің дұрыс қосылуына мүмкіндік береді және ішкі саңылауларды тұрақтандырады, ұзақ мерзімді беріктігін айтарлықтай ұзартады.

4. Күнделікті техникалық қызмет көрсету және ақауларды жылдам диагностикалау

Алтын ережені есте сақтаңыз: гидравликалық қозғалтқыштың ақауларының 90%-ы сұйықтықтың ластануына немесе сұйықтық температурасының дұрыс болмауына байланысты. Техникалық қызмет көрсету міндетті емес – бұл сіздің жабдықтың өмірлік желісі.

Сұйықтықты басқару – Сіздің №1 басымдылығыңыз:

• Тазалық: Қатты бөлшектер дәл өңделген ротор-статор жұбын тоздырып, абразивті сырлау қоспасы ретінде әрекет етеді. Бұл ішкі ағып кетуді арттырады, көлемдік тиімділікті төмендетеді және айналу моментін азайтады. ISO 4406 18/16/13 немесе одан да жоғары тазалық деңгейін белгілеңіз және қайтару желісі сүзгілерін жүйелі түрде тексеріңіз/ауыстыру. Сүзгі корпусындағы дифференциалды қысым көрсеткішін пайдаланыңыз.

• Тұтқырлық және Температура: Оңтайлы тұтқырлық диапазоны 50°C кезінде 20–43 cSt. Үздіксіз жұмыс істеу үшін май температурасын 60°C төмен ұстаңыз; тіпті шыңдарда ешқашан 85 ° C аспаңыз. Жоғары температура майды сұйылтады, майлауды азайтады және тығыздағыштың деградациясын тездетеді. Төмен температуралар тұтқыр кедергіні арттырады, кавитация мен баяу старттарды тудырады. Қажет болса, температура көрсеткішін және салқындатқышты орнатыңыз.

• Сұйықтық түрлерін ешқашан араластырмаңыз: Қозғалтқыш майын гидравликалық сұйықтықтың алмастырғышы ретінде мүлде ҚОЛДАНБАҢЫЗ. Олардың қоспалар пакеттері үйлеспейді. Араластыру тығыздағыштың ісінуі, көбіктенуі, лакпен жабылуы және апатты сәтсіздікке әкелуі мүмкін. Әрқашан OEM ұсынған гидравликалық сұйықтық деңгейін пайдаланыңыз.

Ақаулықтарды жылдам диагностикалау кестесі

Жоспарлы денсаулық тексерулері

Оларды профилактикалық жөндеу жоспарыңызға енгізіңіз:

• Апта сайын: Корпустың сыртқы температурасын тексеріңіз (инфрақызыл термометрді пайдаланыңыз) және әдеттен тыс қағуды немесе ыңылдауды тыңдаңыз.

• Ай сайын: барлық шланг фитингтері мен тығыздағыштарды жылау үшін тексеріңіз.

• Тоқсан сайын: май үлгісін алыңыз және оны спектрометриялық талдауға жіберіңіз – темір, мыс немесе кремний бөлшектерінің жоғарылауы өнімділік көзге көрінетіндей төмендегенге дейін ішкі тозу туралы ерте ескерту белгілері болып табылады.

Айналмалыорбиталық гидравликалық қозғалтқышдұрыс өңделген кезде берік және сенімді жұмыс күші болып табылады. Сәттілік үш тіректе жатыр: оны нақты әлемдегі жүктеме профиліне сәйкес дәлдікпен анықтау, оны хирургиялық дәлдікпен орнату және сұйықтықтың денсаулығын келіспейтін тәртіп ретінде сақтау. Күмәндансаңыз, әрқашан өндірушінің арнайы өнімділік қисықтары мен қызмет көрсету аралықтарына сілтеме жасаңыз және күрделі жұмыс циклдері немесе реттелетін интеграциялар үшін олардың қолдану инженерлерін тартудан тартынбаңыз.

Егер сізге радиалды жүктемені егжей-тегжейлі есептеу, кіріктірілген клапан таңдау немесе жоғары температурадағы тығыздау опциялары сияқты қандай да бір нақты аспекті бойынша қосымша мәліметтер қажет болса, маған хабарлаңыз, мен кеңейте аламын.
